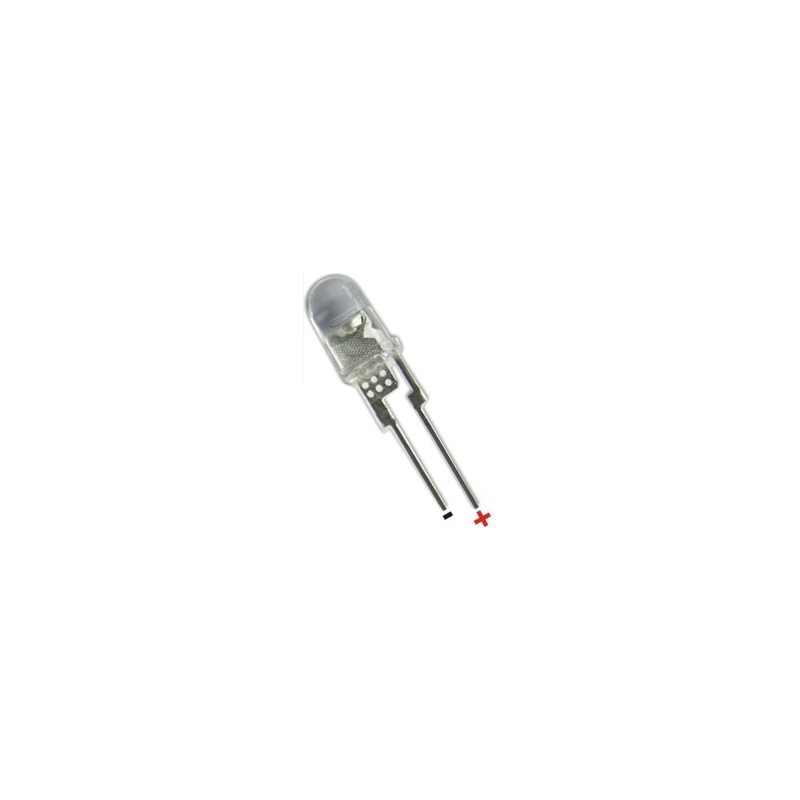

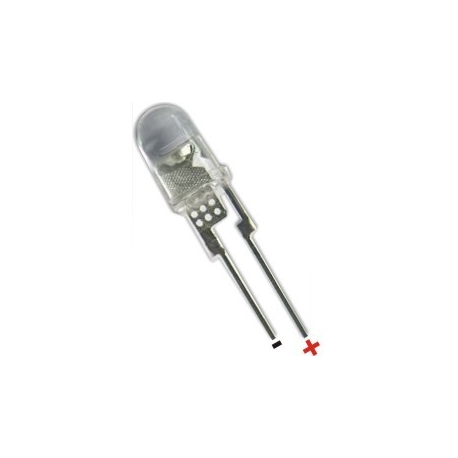

Led 5mm Superbrillo 500mW

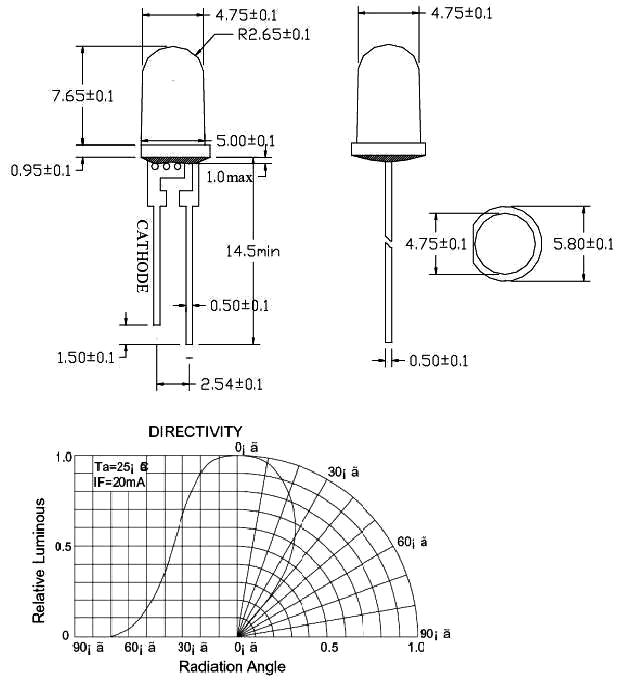

Diodos Led Encapsulados 5mm Superbrillo

500mW.  40º

Tipo transparente "Water clear"

120mA o 200mA en pulsos 10ms.

Colores:

Blanco: 22 lúmenes, 3...4v. 18.000...22.000mcd.

Azul: 6 lúmenes, 2.8...3.6v. 5.000...8.000mcd.

UV: 2.8...3.6v. 400...800mcd.

Descargar PDF

Como calcular la resistencia adecuada para un Led

Ejemplo

Corriente del Led: 100mA corriente nominal

Voltaje del Led: 3.6v

Alimentación: 12V

Caída de tensión para calcular la resistencia:

Fórmula... Alimentación menos voltaje del led  12v - 3.6v = 8.4v

Fórmula...Resistencia= Voltaje caída de tensión dividido corriente del Led  8.4v / 0.100A = 84 ohmios

Dado que 84 ohmios no es un valor normalizado usamos 92 ohmios
