Led Superbrillo 3mm en bolsas de 500uds.

500 Diodo Led Superbrillo de 3mm.

  Encapsulado transparente "Water Clear"

Se suministra en bolsas de 500 unidades

Selecciona el color y cantidad para la cesta

El plazo de entrega si no hay stock es de +/-10 días

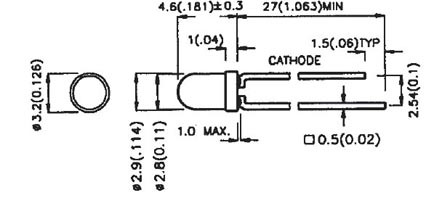

Medidas Led 3mm

Corriente: 20mA,Máxima:30mA

Máxima corriente:75/80mA en Pulsos.

Angulo: 30º

La indicación de la luminosidad corresponde a la corriente nominal de 20mA.La luminosidad indicada por el fabricante corresponde a la máxima corriente (70-80mA).

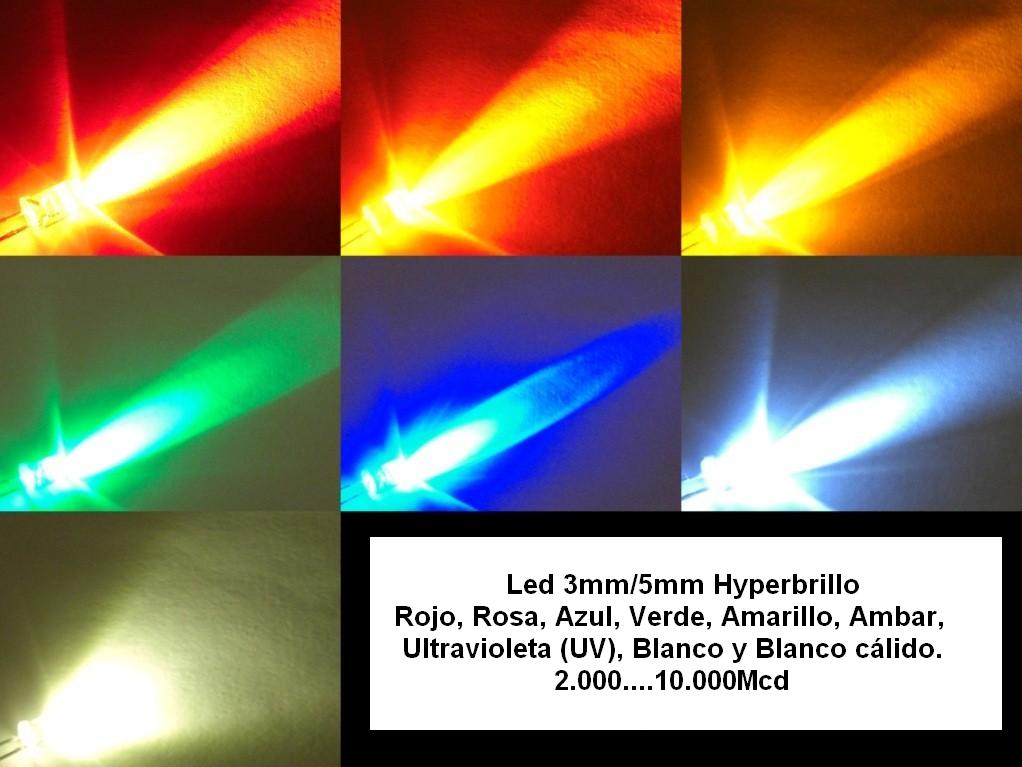

Blanco cálido: 4.000-5.000mcd

Longitud de Onda: 3.500-4.500ºK

Voltaje: 3...3.6v.

Potencia: 70mW 20mA

Blanco Neutro: 4.500-6.000mcd

Temperatura: 5000-6000ºK

Voltaje: 3...3.6v.

Potencia: 70mW 20mA

Blanco Frío: 5.000-6.000mcd

Longitud de Onda: 6500-7500ºK

Voltaje: 3...3.6v.

Potencia: 70mW 20mA

Rojo: 1.300-2.200mcd

Longitud de Onda: 620~630nm

Voltaje: 1.8...2.4v.

Potencia: 66mW 20mA

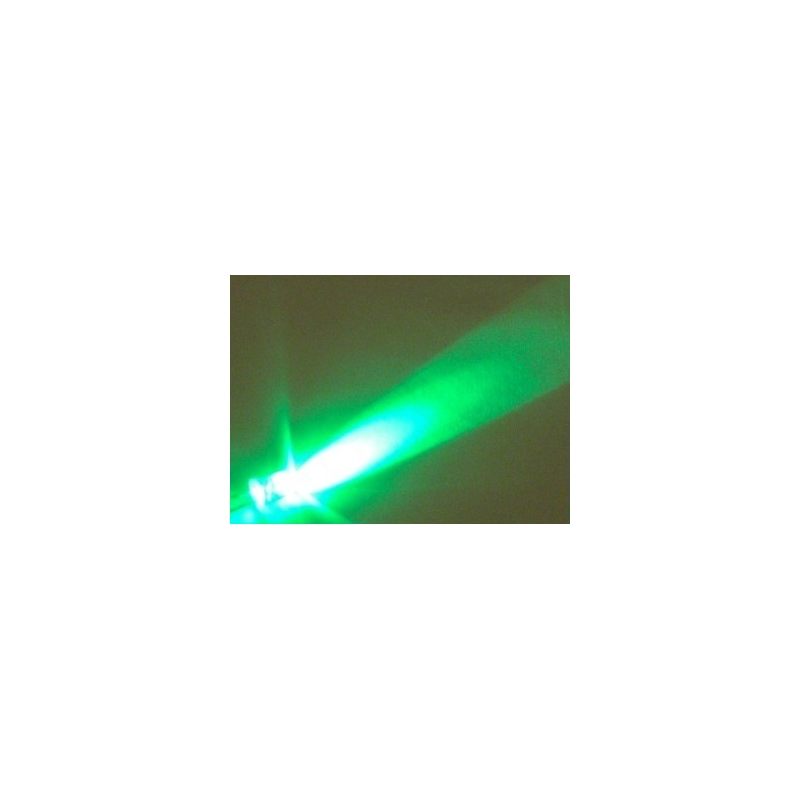

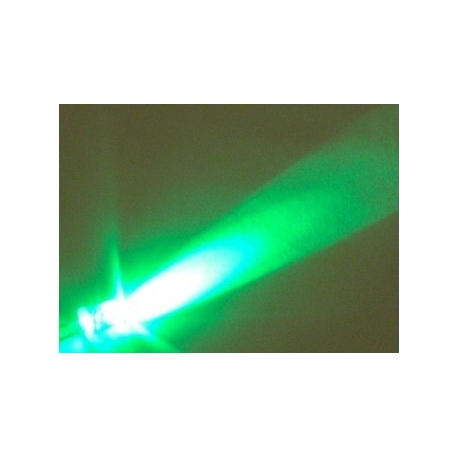

Verde: 3.000...4.000mcd

Longitud de Onda: 515~530nm

Voltaje: 3...3.6v.

Potencia: 90mW 20mA

Azul: 2.000-3.000mcd

Longitud de Onda: 460~470nm

Voltaje: 3...3.6v.

Potencia: 90mW 20mA

Amarillo: 2.000-3.000mcd

Longitud de Onda: 585~595nm

Voltaje: 1.8...2.4v.

Potencia: 66mW 20mA

Ambar: 700...1.000mcd

Longitud de Onda: 590~600nm

Voltaje: 1.8...2.4v.

Potencia: 66mW 20mA

Naranja: 800...1.200mcd

Longitud de Onda: 600~610nm

Voltaje: 1.8...2.4v.

Potencia: 66mW 20mA

Rosa: 200-300mcd

Longitud de Onda: 430~440nm

Voltaje: 3...3.6v.

Potencia: 90mW 20mA

UV: 40-100mcd

Longitud de Onda: 410~420nm

Voltaje: 3...3.6v.

Potencia: 90mW 20mA

 Descargar Pdf

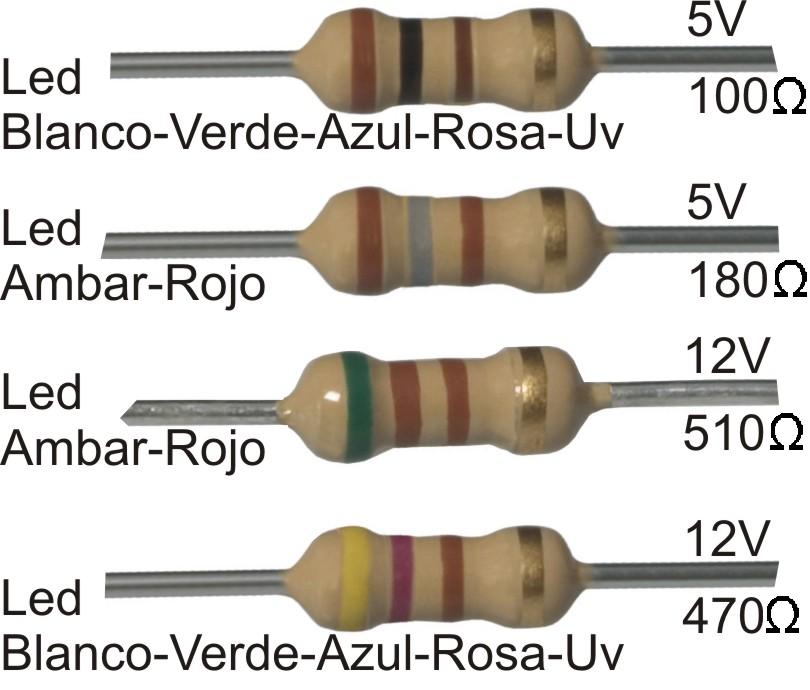

 Como calcular la resistencia adecuda para un Led

Ejemplo para un Led Blanco

Corriente del Led: 20mA corriente nominal

Voltaje del Led: 3.6v

Alimentación: 12V

 Caida de tensión para calcular la resistencia:

Formula...Alimentación menos voltaje del led  12v - 3.6v = 8.4v

Formula...Resistencia= Voltaje caida de tensión dividido corriente del Led  8.4v / 0.020A = 420 ohmios

Dado que 420 ohmios no es un valor normalizado usamos 470 ohmios

 Calculos para Led

Foros electronica

Calculadora Para Led

Led series paralelo

Calculadoras Flujo luminoso

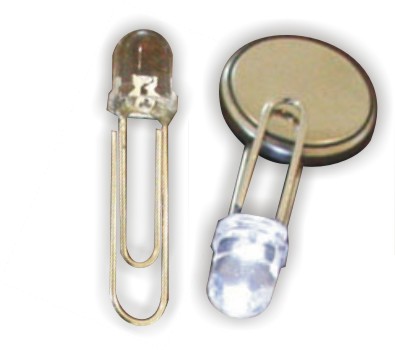

GADGET - IDEAS:

ESTRUCTURA

Un led típico contiene un chip semiconductor, emisor de luz, y unos terminales donde apoyar el chip (por donde, a su vez, le llega la corriente). Todo ello recubierto por un encapsulado de epoxy que sirve de protección y de lente.

Temperatura del color, Que es?
