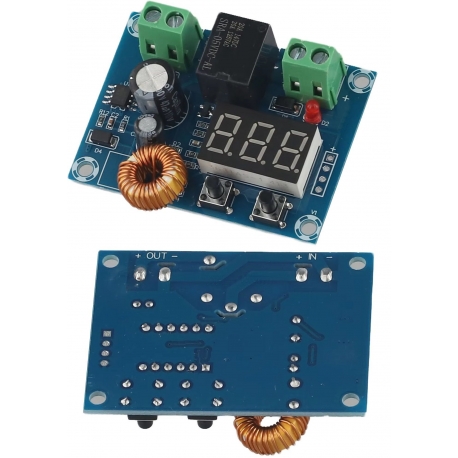

Interruptor con Display de Bajo Voltaje para Baterías y Pack de Baterías 9-36v, 10A

Interruptor automático con Display de Bajo Voltaje para Baterías y Pack de Baterías

9-36v, 10A

Descripción: Con este circuito podemos ajustar voltaje mínimo donde se debe cortar la alimentación y evitar la descarga de la Batería o Pack de baterías

Se puede usar con baterías o fuentes de alimentación

Entrada: 9~36v

Carga: 10A Resistiva

Instrucciones
Presione dos veces el botón “+” y, cuando el punto decimal esté parpadeando, presione el botón “+” o “-" para configurar el voltaje de desconexión.
Presione dos veces el botón “-" y, cuando el punto decimal esté parpadeando, presione el botón “+” o “-" para configurar el valor de diferencia.
Presione prolongadamente el botón “+” y, cuando la pantalla LED esté parpadeando, presione el botón “+” o “-" para calibrar el voltaje de entrada.
Presione prolongadamente el botón “-" y, luego, presione el botón “+” o “-" para configurar el valor de retardo T. Es decir, cuando el voltaje de salida alcanza el valor de reconexión, se demorará T minutos, la carga se reconecta. El tiempo de retardo varía de 000 a 010 minutos y se muestra como: 000 o 001 o 005 o 010. Tenga en cuenta que no se muestra ningún punto decimal en este momento.
Presione el botón “+” para ver el voltaje de desconexión.
Presione el botón “-" para ver el valor de la diferencia.
*¿Qué es el "valor de la diferencia"?
El valor entre el voltaje de desconexión y el voltaje de reconexión. Es decir, valor de la diferencia = voltaje de conexión - voltaje de desconexión

Por ejemplo
1. ¿Cómo configuro si quiero que desconecte si el voltaje sea inferior a 11v y conecte cuando el voltaje sea superior a 11,6v?

Mantenga presionado “+” y el LED comience a parpadear, presione el botón “+” o “-" para configurar el valor a 11v. Cuando deje de parpadear, mantenga presionado “-" y cuando el LED esté parpadeando, presione el botón “+” o “-" para configurar el valor de la diferencia como 0,6v.
2. ¿Cómo configuro si quiero que desconete cuando el voltaje de la batería sea inferior a 12,5v y cuando sea superior a 14,8v, conecte después de 2 minutos?

Presione dos veces el botón “+” para configurarlo como 12.5v y luego presione dos veces el botón “-" para configurar el valor de diferencia como 2.3 (porque 14.8v-12.5=2.3v). Y luego presione y mantenga presionado el botón “-", configure T=2.

¿Por qué no tiene salida cuando conecto por primera vez?

Por ejemplo, si el voltaje de desconexión es 9v y el valor de diferencia es 5v, entonces:
1. Cuando se conecta por primera vez, si la batería es inferior a 9v, no habrá salida;
2. Cuando se conecta por primera vez, si la batería es superior a 9v pero inferior a 14v (9+5), no habrá salida;
3. Cuando se conecta por primera vez, si la batería es superior a 14v (el voltaje de reconexión), habrá salida;
4. Durante el uso, el módulo se desconectará cuando el voltaje caiga a 9v, y se reconectará automáticamente cuando la batería se cargue a 14v.

Debes saber que...
1. Este producto funciona muy bien para cortar el voltaje cuando una batería se descarga hasta un nivel determinado. Detiene la salida/carga, pero NO puedes dejar una batería conectada a este producto. Este corte de voltaje (este producto) permanece activado y continuará agotando la batería, ya que este producto (comprensiblemente) necesita electricidad para funcionar. Es cierto que este producto agotará la batería mucho más lentamente de lo que probablemente la carga la agotaba, pero este producto consume electricidad después de desconectar la carga y obtiene esa electricidad de tu batería, con lo que finalmente la agota.
2. Solo puede funcionar con una sola batería, no funciona bien con la batería en paralelo (paquete de baterías). La mayoría de las baterías grandes están hechas de muchas baterías pequeñas en su interior, como la batería Mil-waukee/De-walt. Por lo tanto, no te recomendamos que lo uses con estas baterías.

3. Este módulo No recarga la batería.
