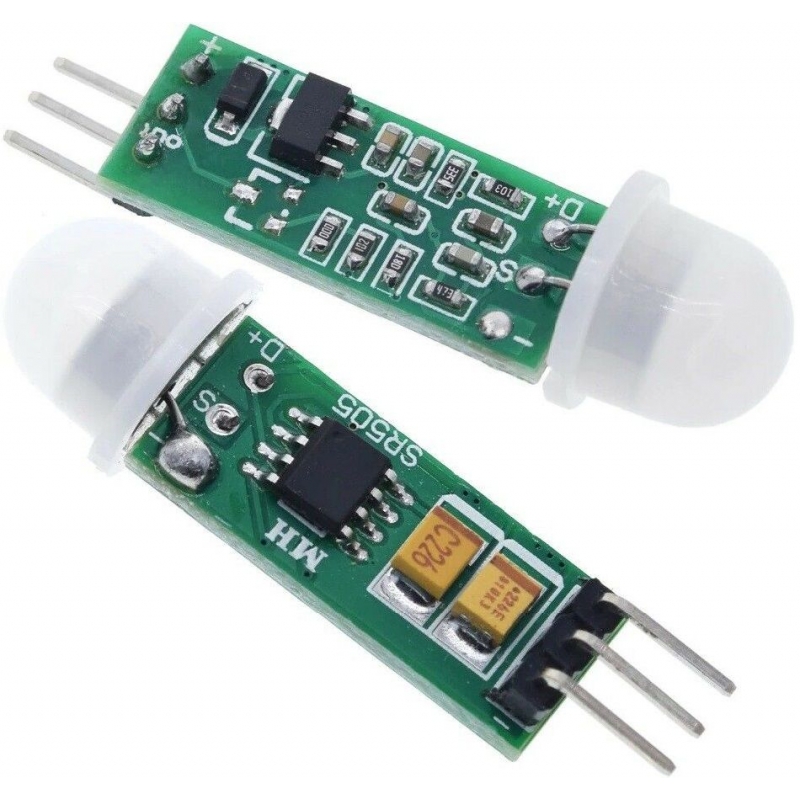

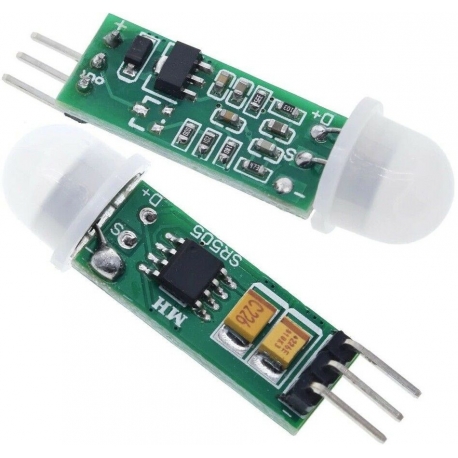

Mini Sensor Pir SR505
068993933683
1 a 2 días
¡Últimas Unidades en stock!
Disponible el:
Unidades, Metros, Kg | Precio/unidad | Ahorro total |
---|---|---|
5 | 1,0689 € | Hasta 0,4647 € |
Sensor PIR Infrarojo basado en el chip EG4001
Rango detección: (0.3-3m)
Ángulo Detección: 100°
Retardo: Modificando el condensador Ct dividiendo Tosc (in uS)/10
Salida: alto nivel, H = 3,3 V, L = 0 V.

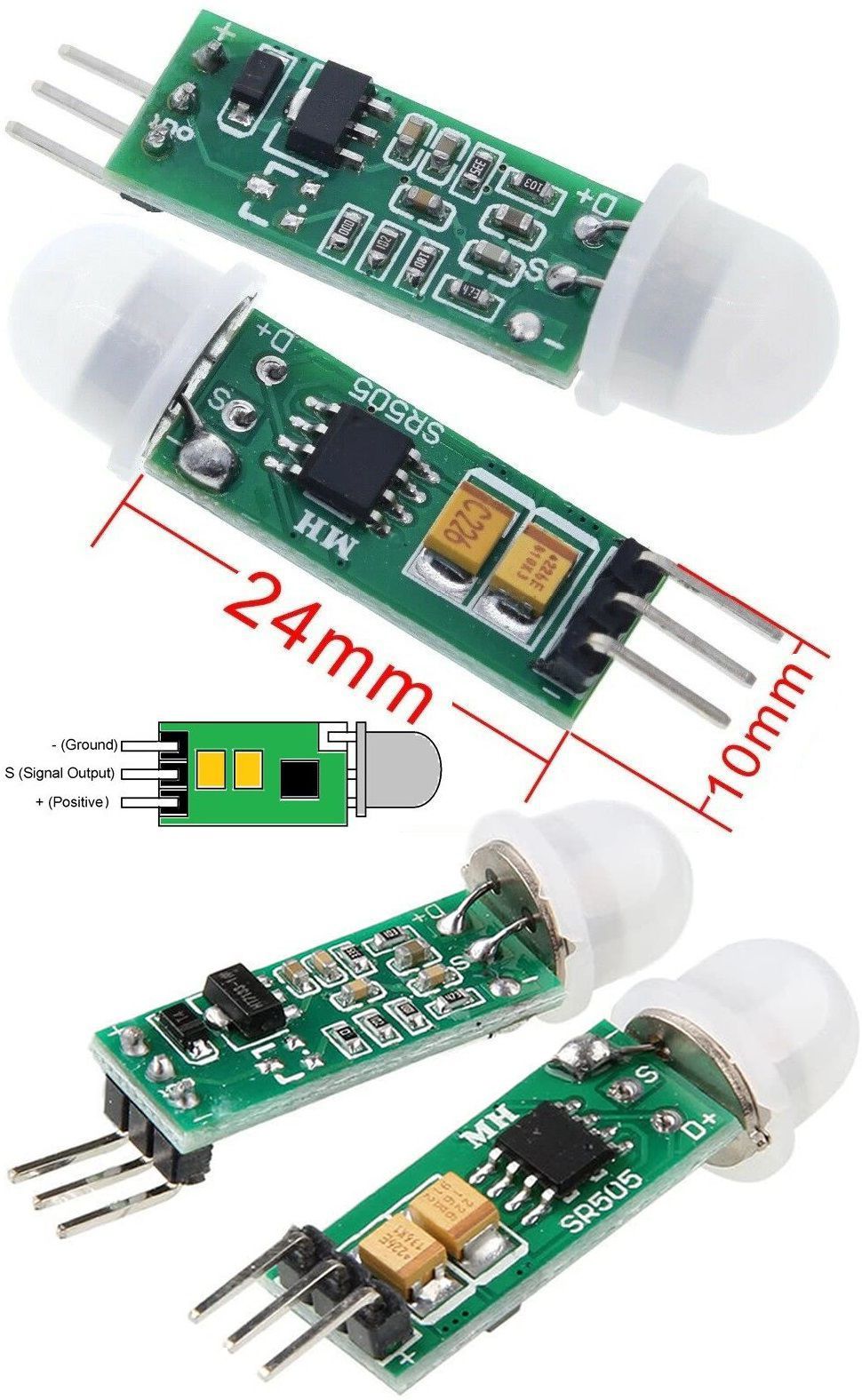

Medidas: 10x23mm; Lente: 10mm
Fuente de alimentación DC: 4,5V-20V.
Corriente en reposo: 60 uA.
1. El nivel alto de salida es ajustable, de 0.11 a XX minutos modificando el valor de un condensador Ct
2. El tiempo de disparo es de 2,5 segundos, se puede cambiar una resistencia para ese tiempo.
3. El tiempo de salida es: nivel alto nivel durante 2 segundos después de encendido, a continuación, baja y pasa a espera.
estado.
4. El módulo no funciona durante el día, solo en estado de oscuridad.

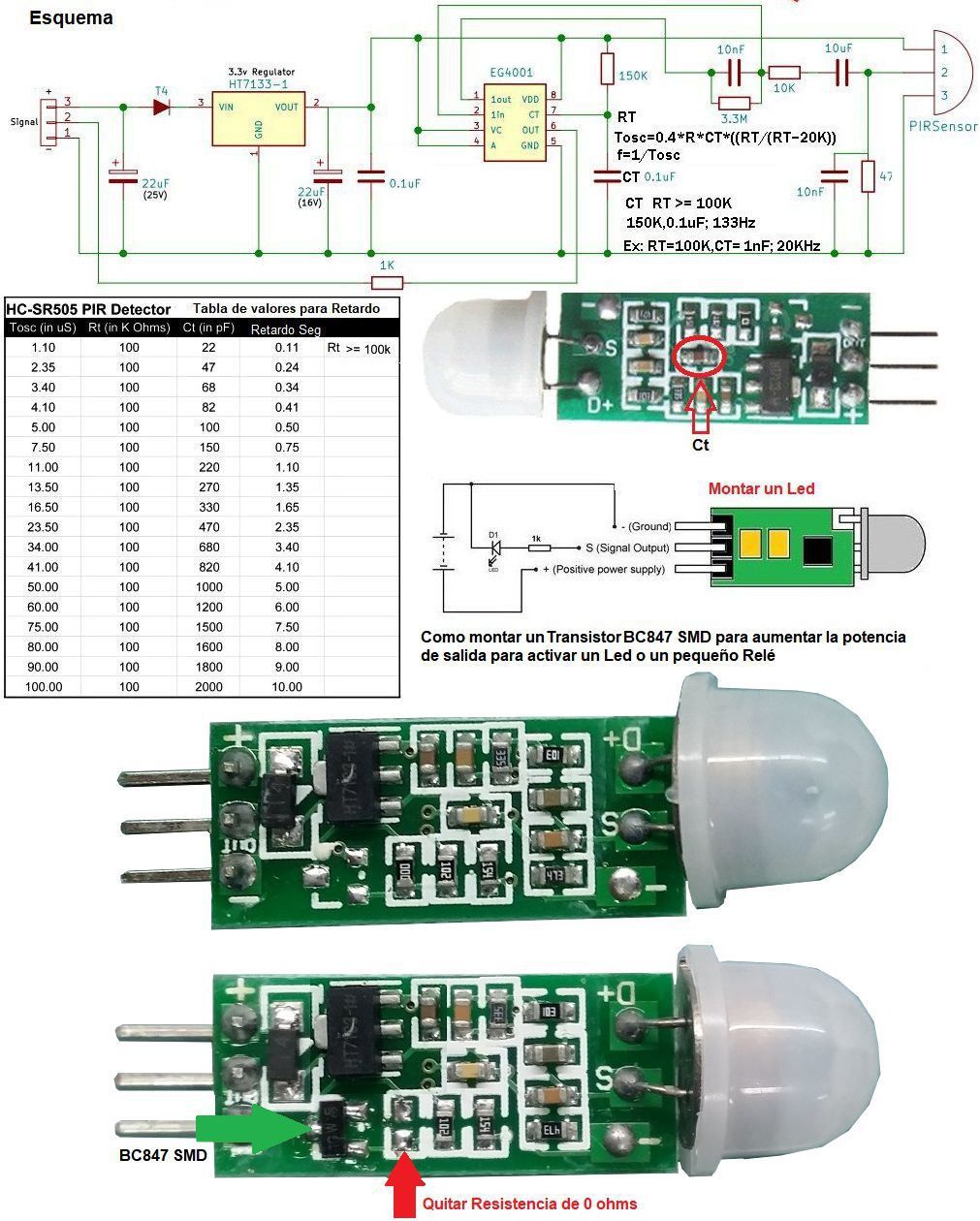

Circuito y Trucos
Ajuste del Retardo
La frecuencia del oscilador está programada por los valores seleccionados para los componentes de tiempo RT y CT
El condensador CT se carga desde el VDD a través de la resistencia RT a aproximadamente 0,6 Vdd y se descarga a 0,4 Vdd mediante una resistencia de reducción interna de 20 KΩ.
La frecuencia aproximada del oscilador está determinada por: Tosc = 0.4RTCT
RT
RT − 20K
(La unidad de resistencia es KΩ, el condensador es nF, Tosc es uS) y f = 1 / Tosc.
por ejemplo, RT = 100K, CT = 1nF, Tosc = 0.4 * 100 * 1 * 1.25 = 50uS, f = 1 / T = 20KHz.
Al elegir la resistencia de pull-up RT, la resistencia debe ser superior a 100 K.
