IR21844SPBF, Controlador Doble, Medio Puente, Alimentación 10V-20V, 2.3A

IR21844SPBF

Controlador Doble, Medio Puente, Alimentación 10V-20V, 2.3A.

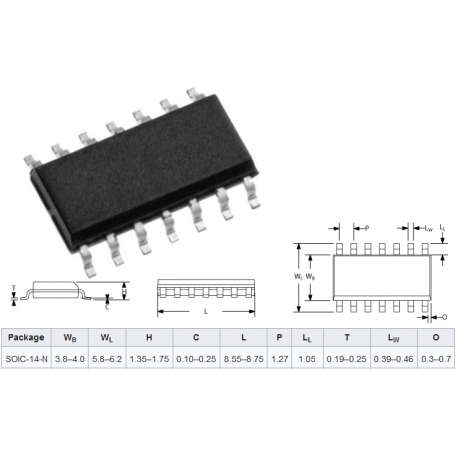

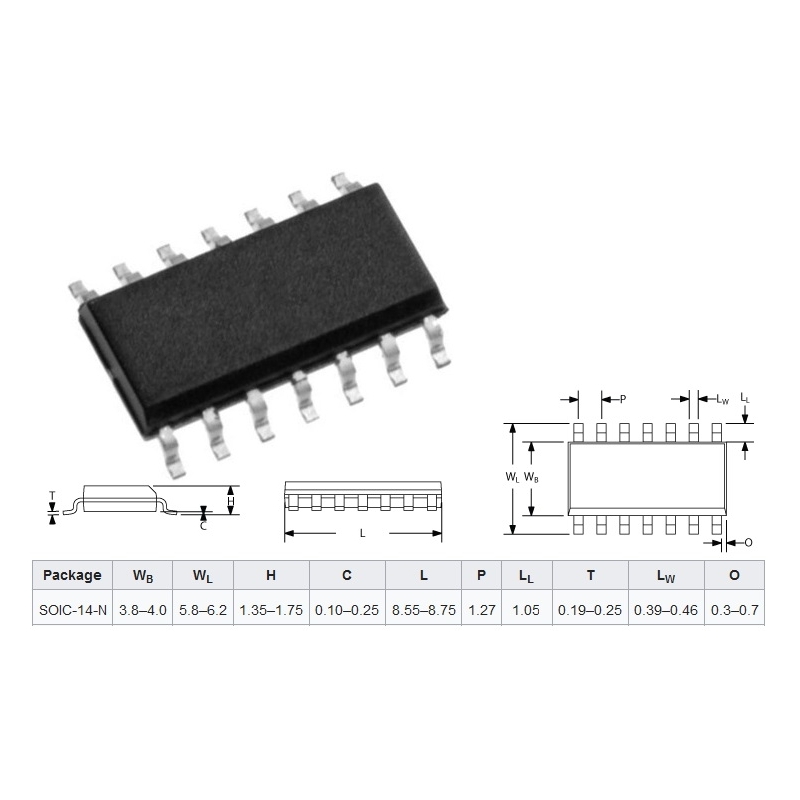

Encapsulado Smd SO14

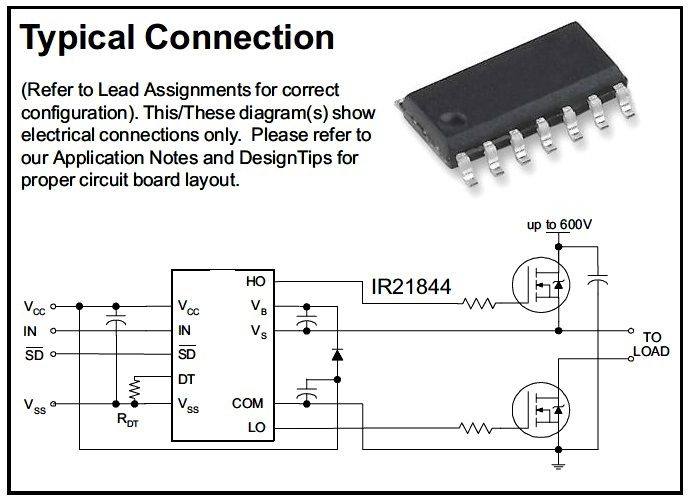

El IR21844SPBF es un MOSFET de alta tensión de alta velocidad y un controlador de medio puente IGBT con canales de salida dependientes de referencia alta y baja. Las tecnologías patentadas HVIC y CMOS inmune al cierre permiten una construcción monolítica resistente. La entrada lógica es compatible con la salida CMOS o LSTTL estándar, hasta una lógica de 3.3V. El controlador de salida presenta una etapa de amortiguación de corriente de pulso alta diseñada para una conducción cruzada mínima del controlador. El canal flotante se puede usar para controlar un MOSFET de potencia de canal N o IGBT en la configuración de lado alto que opera hasta 600V.

Canal flotante diseñado para operación de arranque
Tolerante al voltaje transitorio negativo (dV / dt inmune)
Bloqueo de bajo voltaje para ambos canales
Compatible con lógica de entrada 3.3 y 5V

Descargar PDF
