Cargador de baterías modular para 2x18650

Cargador de baterías modular para 2 18650

 USB/Tipo-C

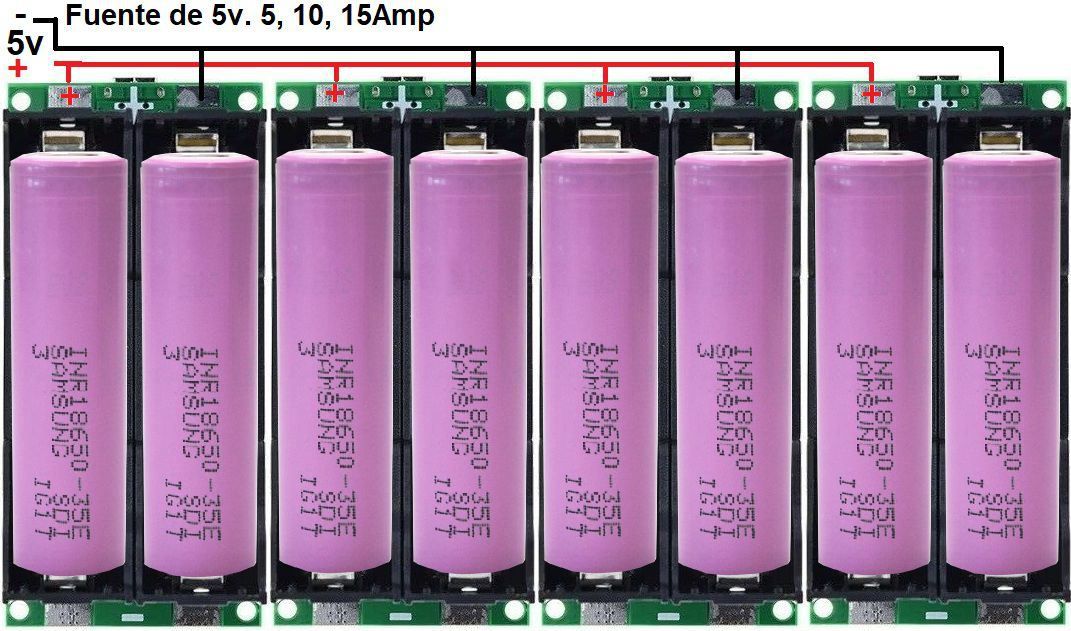

Ideal para bancada de carga de múltiples celdas, sistema UPS integrados en equipos, Router, etc.

Tres tipos de salida UPS: 5v; 9v o 12v

Además, modificando una resistencia (R7) podemos cambiar el voltaje de salida de 5 o 9 o 12v

Potencia 15W 3A de salida UPS

•  Este módulo UPS-15W puede realizar la conmutación perfecta de la fuente de alimentación externa y la fuente de alimentación dual de la batería (sin demora), adecuado para esquemas de suministro de energía ininterrumpida, como equipos y medidores de CC de baja potencia, y arranque automático después falla de energía y autocarga cuando se recibe energía.
  Este módulo integra cuatro funciones prácticas de carga de batería de litio, protección de batería de litio, salida de refuerzo y conmutación de UPS. También está equipado con una interfaz de carga USB tipo C universal, entrada directa 5V DC para cargar la batería de litio, LED de dos colores indica el estado de carga, el módulo está equipado con dos soportes porta baterías 18650.
  Función UPS: cuando la fuente de alimentación está encendida, la fuente de alimentación suministra energía directamente a la carga a través del circuito de refuerzo y carga simultáneamente la batería de litio. Una vez que se corta la energía, la ruta de la batería se activa automáticamente para suministrar energía a la carga a través del circuito de refuerzo.
• ✔Potencia máxima de hasta 20W, potencia nominal de hasta 15W, MOS de alta corriente incorporado de 12A, la carga Se recomienda que sea de 15W, salida de 5V, corriente de 3A.
  Instrucciones de uso-1 ✔1. Cuando se utiliza como UPS, es necesario instalar una batería para garantizar que la fuente de alimentación de entrada de 5V tenga suficiente energía, que la salida se mantenga encendida en tiempo real y que la batería se pueda iniciar en cualquier momento cuando esté apagada.
• ✔2. Si el UPS desea ahorrar consumo de energía, suelde el indicador de salida después de completar todas las pruebas, lo que puede reducir el consumo de corriente en más de 10mA sin afectar la salida normal del circuito.
  Instrucciones de uso-2 ✔ Durante el uso y operación, la placa puede activarse a estado de protección sin salida debido a varias razones (toque incorrecto, conexión incorrecta, etc.). Después de solucionar el problema, conecte el puerto de carga de la placa a 5V para cargar y la placa se encenderá nuevamente. Se puede activar la re-salida.
• ✔ Si desea aumentar la capacidad de la batería del módulo UPS, puede utilizar varias celdas en paralelo.
