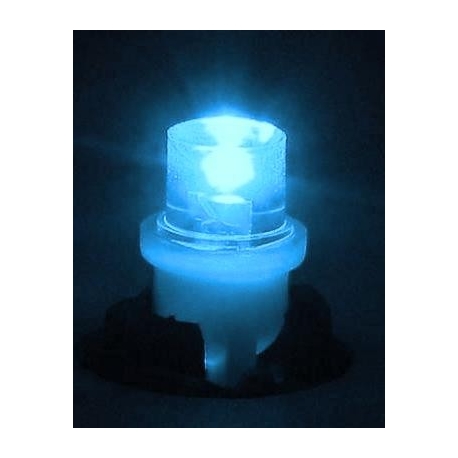

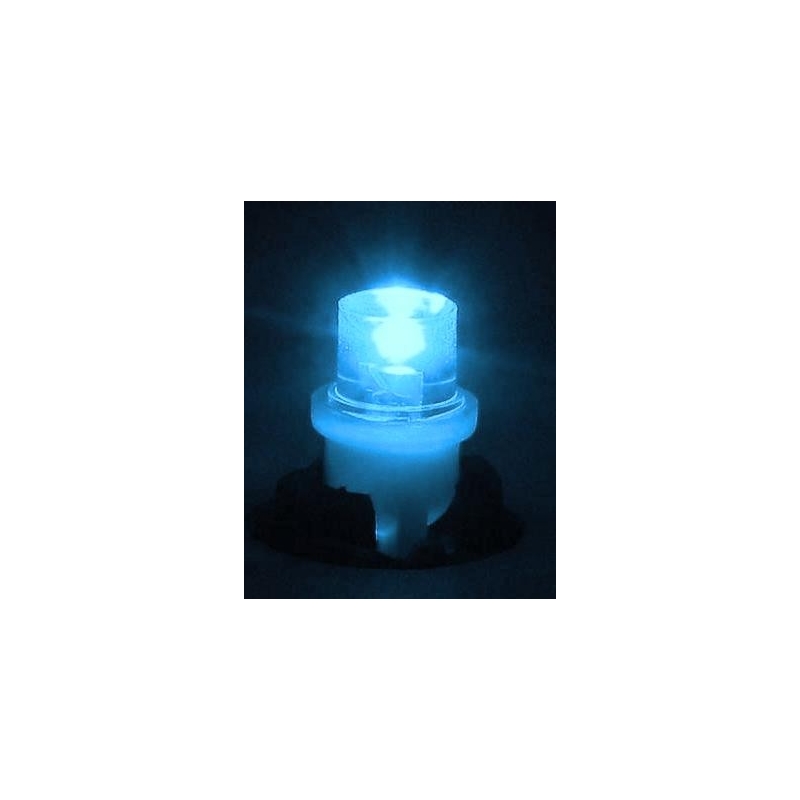

Led 10mm Encapsulado Cabeza Cóncava

Diodo Led tipo Inverted
10mm

Encapsulado Water Clear

Selecciona el color y cantidad para la cesta

Este tipo de Led es muy usaso en las bombillas Led tipo E10 o BA9s para coches o señalización. Cabeza plana concava de iluminación lateral

Hazlo tu mismo con nuestros casquillos

Medidas: 10x13mm

Angulo: 160º

Corriente: 20mA, Máxima:30mA

Máxima corriente: 60mA en Pulsos

Blanco: 800-1.100mcd

Temperatura: 6000-7000Kº

Voltaje: 3...3.2v.

Potencia: 50mW 20mA

Rojo: 430-550mcd

Longitud de Onda: 620~630nm

Voltaje: 1.8...2.2v.

Potencia: 50mW 20mA

Verde: 700...900mcd

Longitud de Onda: 515~530nm

Voltaje: 3...3.2v.

Potencia: 70mW 20mA

Azul: 800-900mcd

Longitud de Onda: 465~475nm

Voltaje: 3...3.2v.

Potencia: 70mW 20mA

Amarillo: 600-800mcd

Longitud de Onda: 585~595nm

Voltaje: 1.8...2.2v.

Potencia: 50mW 20mA

 Naranja: 600...800mcd

Longitud de Onda: 600~610nm

Voltaje: 1.8...2.2v.

Potencia: 50mW 20mA

Rosa: 200-300mcd

Longitud de Onda: 430~440nm

Voltaje: 3...3.2v.

Potencia: 790mW 20mA

Valores recomendados de resistencia en serie con estos Led.

Ambar Alimentación: 5v 180ohms....12v 510ohms

Amarillo  Alimentación: 5v 180ohms...12v 510ohms

Rojo  Alimentación: 5v 180ohms.......12v 510ohms

Verde  Alimentación: 5v 100ohms......12v 470ohms

Azul  Alimentación: 5v 100ohms.......12v 470ohms

Rosa Alimentación:5v 100ohms......12v 470ohms

Como calcular la resistencia adecuda para un Led

Ejemplo para un Led Blanco

Corriente del Led: 20mA corriente nominal

Voltaje del Led: 3.6v

Alimentación: 12V

Caida de tensión para calcular la resistencia:

Formula...Alimentación menos voltaje del led  12v - 3.6v = 8.4v

Formula...Resistencia= Voltaje caida de tensión dividido corriente del Led  8.4v / 0.020A = 420 ohmios

Dado que 420 ohmios no es un valor normalizado usamos 470 ohmios

ESTRUCTURA

Un led típico contiene un chip semiconductor, emisor de luz, y unos terminales donde apoyar el chip (por donde, a su vez, le llega la corriente). Todo ello recubierto por un encapsulado de epoxy que sirve de protección y de lente.
