PCM 3S para Baterías de Litio 11.1v. 100-200A

PCM 11.1v 100-200A

0689594100756

PCM 3S para Baterías de Litio 11.1v. 100-200A

Quieres saber más? este Blog y este

Más detalles

1 a 2 días

46,4269 €

Descuentos por volumen de compra, Debe estar registrado

Unidades, Metros, KgPrecio/unidadAhorro total
10 44,1055 € Hasta 23,2134 €

Descuentos, debe estar registrado

PCM 4S para Baterías de Litio 3S 11.1v. 100-200A

Los PCM se usan en los packs de baterías Litio/Lipo y se deben activar conectando el conjunto PCM-Baterías al alimentador. Shoptronica no se hace responsable de la Garantía por el uso inadecuado o sobrecarga continuada de los PCM.

Garantía: Seis meses

Que es PCM para Baterías de Litio-Li-Po

¿Quieres saber más? Blog  Blog  Que es el PCM?  Montar PCM en una Batería tubular  Gestores de carga

Datos técnicos generales

Baterías tipo: Litio

Protección máximo voltaje: 4.25V +/- 0.05V por celda
Protección mínimo voltaje:  2.8V +/-0.08V por celda
Máxima corriente de Protección: +40% de la corriente nominal
Corriente de trabajo: La indicada en cada PCM
Tiempo de respuesta de sobrecarga: 1 segundo
Tiempo de respuesta de descarga:  0.1 segundo
Consumo:  30uA (max)

Activación: 3 segundos en el alimentador/cargador

PCM para Baterías de Litio de 11.1v.

100A, Máximo 200A,

Protección: 800A. 1 segundo

3S 3 celdas de 3.6/3.7v

Recarga a 12.6v 10A

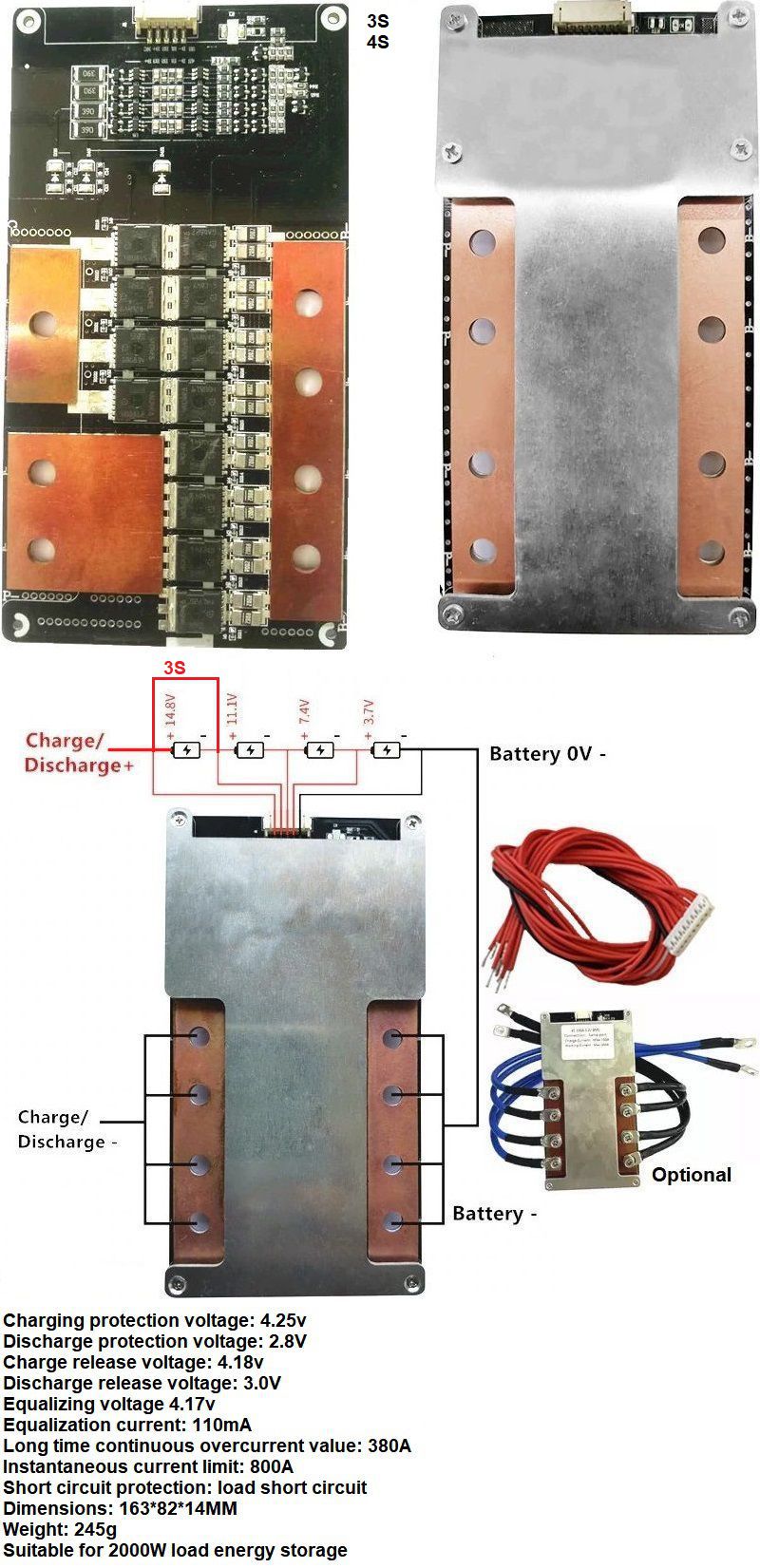

PCM 4S 200A

Recuerde que se deben de activar conectando a la fuente de alimentación correspondiente durante unos segundos.

Ejemplos de aplicación

PCM (Protection Circuit Module): Estos se encarga de determinar cuándo la batería (celda) o el Pack (Conjunto de celdas) ya no puede descargarse más, cortando la tensión y en qué momento se ha cargado suficientemente, cortando la tensión excesiva. También permite que circule tensión de la batería a la carga hasta que la tensión disminuya a valores peligrosos para la vida de la misma para cada celda de 3,6/3.7v. En ese momento, el PCM impide que se descargue por más tiempo y la alimentación queda cortada.

En el momento de la carga funciona al contrario. Cuando cada una de las celdas de 3,6/3.7v ha alcanzado la tensión suficiente (4,22-4.35v), el circuito corta la entrada de corriente, permitiendo la descarga, pero no la carga. Establece un equilibrio sobre cuándo se admite carga y cuándo se admite descarga a la batería.

La tensión de cada celda es de 2.5 a 4.235 voltios, fuera de esos límites, si las descargamos o sobrecargamos SE DESTRUYEN y no se pueden recuperar.

Es un pequeño circuito que interpondremos entre cada una de las baterías para la carga y/o descarga.
